一、方案概述:
本公司是一家专业从事表面处理及相关非标产品研究开发、设计、制造、销售、技术服务于一体的现代化企业,先后为国内外许多知名大型企业和国家级重点企业提供表面处理设备,如台湾日鼎电子集团、吉利汽车,小天鹅洗衣机,欧林厨具等。
本套转盘式自动喷砂机专用于贵公司圆型、锥子表面自动喷砂处理,满足对工件表面进行去毛刺、氧化皮、表面光饰等工艺要求。
本套设备主要由主机、工件转动装置、喷枪摇摆装置、喷枪组、砂尘分离器、除尘系统、电气系统、空气压缩机(用户自备)、控制箱组成。
工作原理:本机采用吸入式喷砂,即利用压缩空气在喷枪内高速流动形成负压产生引射作用,将机器底部箱内的磨料通过砂管吸入喷枪内,然后随压缩空气流由喷嘴高速射到工件表面,达到喷砂加工的目的。在工作状态时,压缩空气和砂料边混合边喷射,使压缩空气得到充分利用,空气的流量和砂料的流量便于调节,能得到理想的混合比,能源和砂料消耗少,研扫效率高,适用于电子,飞机、机车配件、五金、化工等行业工件表面清理处理。
喷砂介质:24#~320#玻璃珠,金刚砂棕刚玉等。
加工效率:以贵公司提供的产品图片,喷砂时间大概在5-6秒一个,实际喷砂速度以客户工件形状及喷砂效果确定,时间可以调节。
二、喷砂工艺流程:
工人只操作控制系统和装卸工件,工件表面喷砂由机器自动完成。
加工顺序如下:
1、喷砂时,工人将工件放在喷砂机工作台面小转盘上(小型、较轻工件,客户需自备夹具)。
2、转动电机带动工件至喷砂舱,喷枪按所需方位对工件进行自动喷砂。
3、加工好的工件随转出,,
4、工人从转出端卸下喷好的工件,再装上要喷的工件。
5、本机采用连续加工方式。
三、本机特点:
1、操作简单,效率较高,可根据不同的工艺要求更换不同粒度的砂料,砂料自动循环使用,节约成本。
2、工件输送速度根据工件的工艺参数可无级调速,达到满意的喷砂效果。
3、工件自动进入喷砂区按要求喷砂,喷砂时间可由喷砂效果按需设定。
4、喷枪采用摇摆方式,并可微调各种喷射角度,以达到良好的加工效果。
5、本机配置有旋风分离器,能将磨料和灰尘有效分离能将逃逸的砂粒回收,降低磨料的损耗,配置风量调节装置。
6、配置有布袋除尘器,能将工作中产生的粉尘清除。

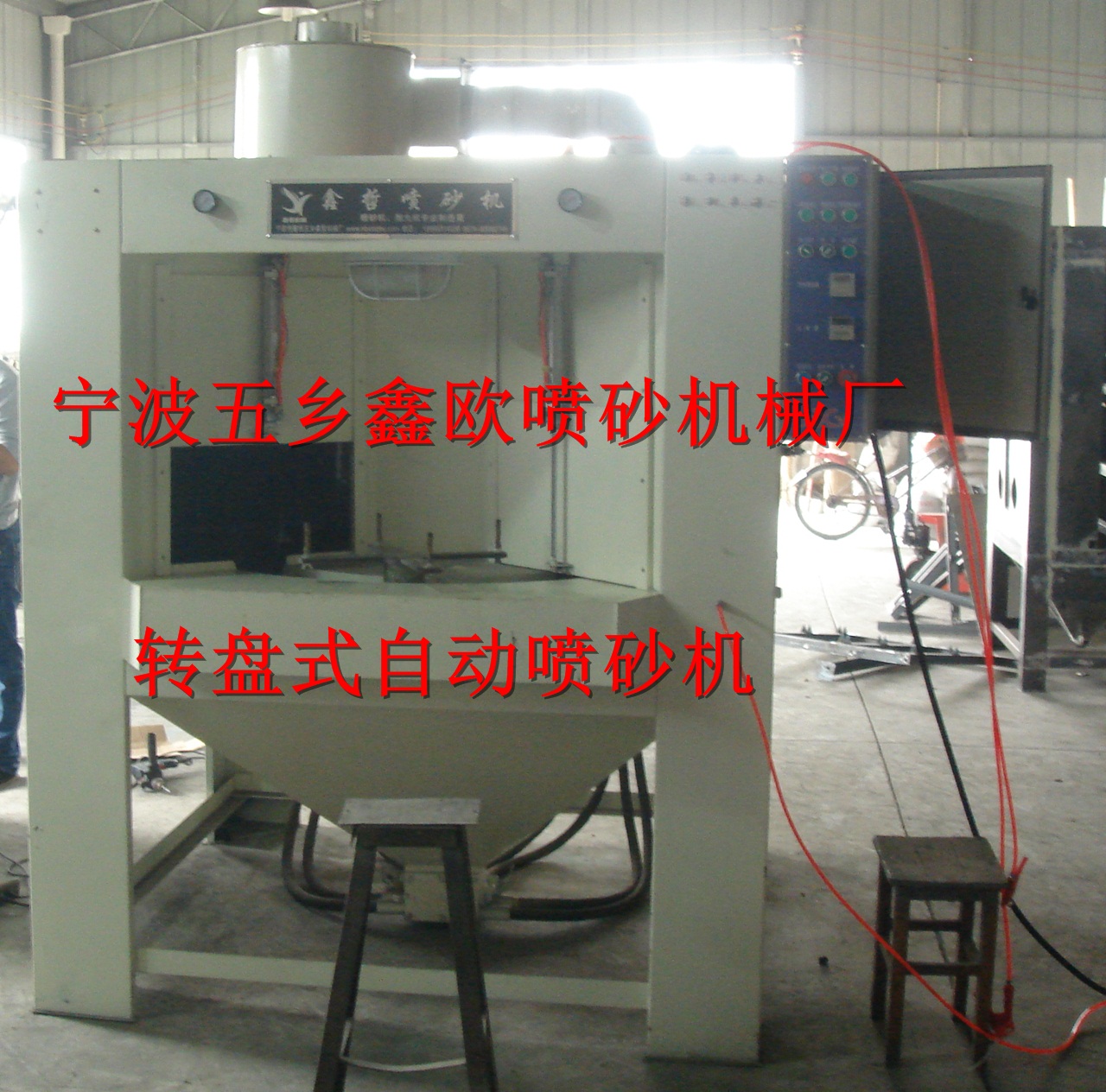

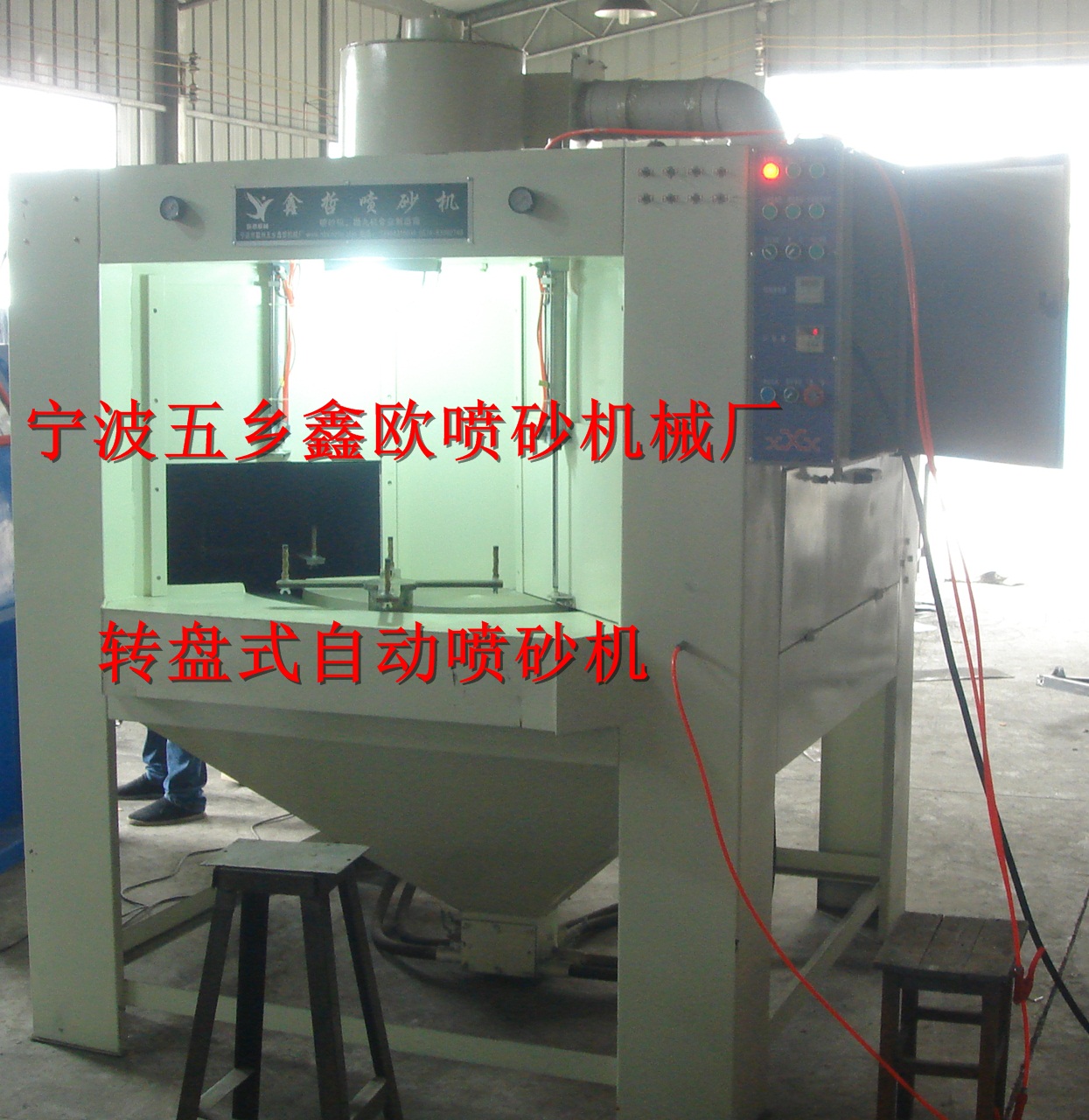

四、喷砂机主要结构:(见实物拍照图)
1、主机外壳:
采用3-6mm厚钢板焊接而成,表面喷漆。在进料、出料端设有护罩及橡胶皮防止灰尘外逸,机舱下部有过滤网防止大的杂物和工件掉入砂料中。在吸净舱内设有吹净气枪吹净残留在工件上的砂尘。喷砂机主机上设有观察视窗,可以观察整个加工过程,随时处理突发情况。
喷砂区尺寸:1680mm(长)×1680mm(宽)×820mm(高)。
主机外形尺寸:1700mm(长)×1700mm(宽)×2000mm(高)。
设备占地尺寸:3800mm(长)×3000mm(宽)×2800mm(高)。
2、工件输送装置:
本机工件转动转盘上面粘有橡胶皮,转动电机三相齿轮减速电机,电机功率为0.37kw。电机由变频器控制,喷砂时小转盘转动速度由产品喷砂工艺要求定出。具体定时功能,时间可调
3、喷枪摆动装置:
喷枪摆动采用偏心轮连杆机构,喷枪作摇摆移动,喷枪移动距离和位置可根据喷砂效果进行调整,喷枪移动速度可调。移动电机采用台湾城邦牌三相齿轮减速电机,功率为0.75kw。
主机上布2组移动杆,每组杆上装2支喷枪,共4支喷枪,每组2支喷枪移动幅度宽约150mm,4把枪摆动杆有效移动幅度宽约600mm。
4、喷枪组:
本机配置4支喷枪。喷枪材料采用铝合金,型号:XZ-B。喷嘴材质采用优质耐磨碳化硼。喷嘴通径:Ф8mm。喷枪距离、角度和位置完全可以根据用户的产品需要进行调控,可以设置为全部摆动,也可以设置为全部不摆动。每支喷枪启动采用单独控制,根据加工要求可以启动所需喷枪数量。
5、除尘系统:
本机配置一台布袋除尘器,它是喷砂行业中除尘效果最佳的一种新型布袋,由36个布袋组成。除尘器高压风机功率为2.2KW。
6、电气系统:
1)、电气系统由过滤器、压力表、调压阀、电磁阀、行程开关、电机及相应的管路及控制元件组成。
2)、电源设置为三相五线制(380V,50HZ),并同时设置有漏电保护开关。
用户必须将动力电源接至距离设备控制柜3m内,并接地良好。
7、空气压缩系统:(客户自备)
喷砂压力按工艺要求可进行调整,压力由1~7bar不等,喷枪由调压阀控制,并配有压力表显示,要求空压机满足空气压力不小于7bar,4支喷枪共需配备流量4m3/min干燥压缩空气(由用户自备),并配备一个2m3贮气罐(用户自备)。
用户必须将压缩空气源用钢管接至设备气源接口,并带减压阀保证设备使用气源压力不得大于7bar。
7、能源配置及消耗:
1)、离心风机1台: 功率2.2kw;
2)、喷枪移动电机1台: 功率0.75kw;
3)、转动电机1台: 功率0.37kw;
5)、照明及控制电路: 功率约0.5kw;
6)、机器总功率: 除空压机外约5kw。
五、主要易损件明细表:
序号 |
名 称 |
规 格 |
材 料 |
备 注 |
1 |
喷枪 |
XZ-B型 |
铝合金 |
使用寿命300~600小时 |
2 |
喷嘴 |
Ф8mm |
碳化硼 |
使用寿命200~400小时 |
3 |
砂管 |
Ф13mm |
耐磨橡胶 |
使用寿命600~1200小时 |
4 |
回砂管 |
Ф152mm |
耐磨橡胶 |
使用寿命600~1200小时 |
5 |
气管 |
Ф8mm |
耐磨橡胶 |
使用寿命600~1200小时 |
六、设备的生产周期、运输:
1.设备交货周期:自合同生效(即收到合同金额50%的预付款)起30天。(不包括国家法定节假日天数,涉及法定节假日天数顺延)。
七、保修期及售后服务:
设备保修期限为:壹年,不包括易损件。
保修期内用户(即需方)因设备故障来电来函,供方将在4小时内给予回复;如需派人赶到现场解决问题,我们将48小时内派出人员。保修期满后,我们仍将继续提供优质服务。如有设备损坏,我们仍将继续以优惠的价格提供设备备品备件和设备维修工作。
我们承诺:无论什么原因造成的设备故障,首先修复设备保证正常生产。
4.本设计方案作为合同附件,与合同具有同等法律效力。
